Микрофон МСБ-104 является профессиональным направленным микрофоном типа 4-х элементный линейный микрофонный массив.
Изделие предназначено для установки на потолке или на стене, профессионального видеонаблюдения, аудиоконтроля обстановки и приема речевых сигналов в помещениях или условиях улицы.
Диаграмма направленности позволяет получать наиболее высокое качество сигнала в условиях сложной акустической обстановки (шум торгового центра, толпы людей, транспорта и т. п.) по сравнению со встроенным микрофоном в IP камере и любыми всенаправленными внешними микрофонами.
Изделие поставляется в виде готового комплекта для установки и подключения к линейному входу IP видеокамер и сетевых аудиорегистраторов.
Изделие предназначено для установки на потолке или на стене, профессионального видеонаблюдения, аудиоконтроля обстановки и приема речевых сигналов в помещениях или условиях улицы.
Диаграмма направленности позволяет получать наиболее высокое качество сигнала в условиях сложной акустической обстановки (шум торгового центра, толпы людей, транспорта и т. п.) по сравнению со встроенным микрофоном в IP камере и любыми всенаправленными внешними микрофонами.
Изделие поставляется в виде готового комплекта для установки и подключения к линейному входу IP видеокамер и сетевых аудиорегистраторов.
• Высокое качество приема речевых сигналов для тихой, средней и шумной акустической обстановки в помещениях;
• Оптимальные характеристики АЧХ - по критерию «четкая речь», низкие собственные шумы, широкий динамический диапазон, оптимальная амплитуда выходного сигнала для линейного входа IP камер или сетевого аудиорегистратора;
• Диаграмма направленности - тороидальная, эффективно обеспечивает уменьшение уровня акустических помех, а также убирает реверберационную помеху (эхо) в помещении;
• Вариант установки изделия на стене позволяет принимать речь со всего помещения (диаграмма направленности круговая в плоскости перпендикулярной изделию) при этом обеспечивается выигрыш по дальности приема примерно в 2 раза или по разборчивости до 50 % слов по сравнению с любым типом ненаправленных микрофонов;
• Оптимальные характеристики АЧХ - по критерию «четкая речь», низкие собственные шумы, широкий динамический диапазон, оптимальная амплитуда выходного сигнала для линейного входа IP камер или сетевого аудиорегистратора;
• Диаграмма направленности - тороидальная, эффективно обеспечивает уменьшение уровня акустических помех, а также убирает реверберационную помеху (эхо) в помещении;
• Вариант установки изделия на стене позволяет принимать речь со всего помещения (диаграмма направленности круговая в плоскости перпендикулярной изделию) при этом обеспечивается выигрыш по дальности приема примерно в 2 раза или по разборчивости до 50 % слов по сравнению с любым типом ненаправленных микрофонов;
IP камера Hikvision + МСБ-104
формат аудиозаписи - кодек MP3. Запись не подвергалась никакой аудио обработки и шумоочистки.

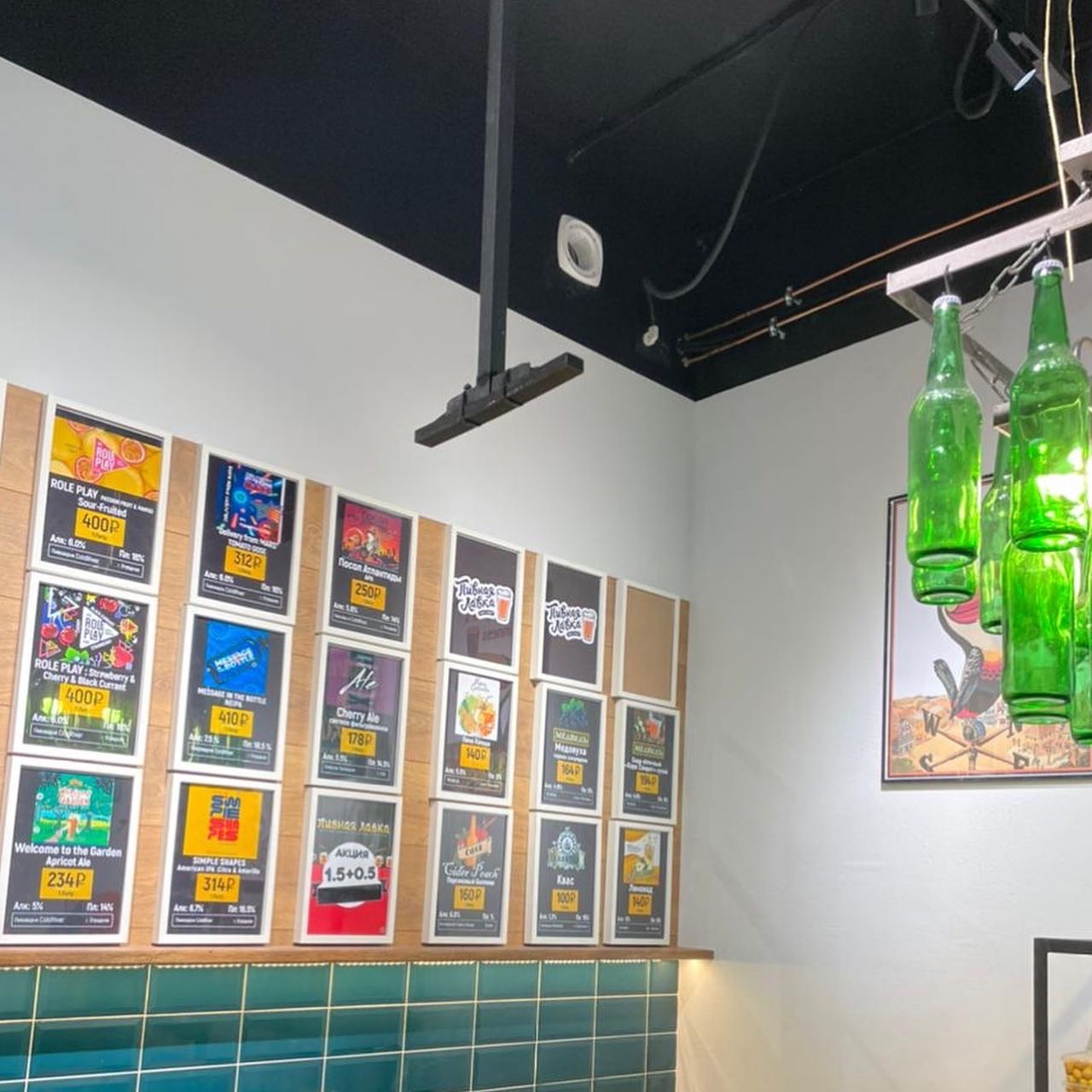

Задача - Заказчиком была поставлена задача качественного аудиоконтроля кассовой зоны. До нас над кассой уже был установлен всенаправленный микрофон серии HD, качество сигнала с которого не устраивало заказчика.
формат аудиозаписи - кодек MP3. Запись не подвергалась никакой аудио обработки и шумоочистки.
Задача - Заказчиком была поставлена задача качественного аудиоконтроля кассовой зоны. До нас над кассой уже был установлен всенаправленный микрофон серии HD, качество сигнала с которого не устраивало заказчика.
Акустическая помеха на объекте тяжелая, рядом с входом магазина шумно работает эскалатор. Вместе с шумами ТЦ, результирующий шум практически полностью заглушал работу всенаправленного микрофона.
Результат - По видео видно, что в контролируемой кассовой зоне разборчивость речи кассира и клиента близка к 100 % слов. Происходит четкое выделение зоны мониторнига
Результат - По видео видно, что в контролируемой кассовой зоне разборчивость речи кассира и клиента близка к 100 % слов. Происходит четкое выделение зоны мониторнига

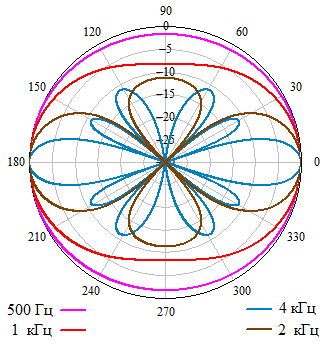

Диаграмма направленности
Обладает стационарной - тороидальной диаграммой направленности максимум которой по нормали к линейке.
Обладает стационарной - тороидальной диаграммой направленности максимум которой по нормали к линейке.
Дальность приема речевого сигнала
Варианты установки
3x
>70 дб
min
norm
max
norm
max
5x
Четырехэлементный микрофонный массив
40 °
• Вариант установки изделия на потолке позволяет выделить под ним линейную по протяженности зону (например зона обслуживания клиента), и обеспечивается речевой сигнал высокого качества ;
• Три уровня усиления в микрофонном предусилителе, для разных акустических обстановок;
• Модульная система подключения микрофона и микрофонного предусилителя (ПУ);
• Простота установки и удобство подключения с помощью разъемов Molex или клеммника-коммутационной колодки;
• Передача сигнала по витой паре UTP/FTP;
• Готовый комплект для установки;
• Длина от микрофона до камеры для поставляемого комплекта составляет 2,7 м.
• Три уровня усиления в микрофонном предусилителе, для разных акустических обстановок;
• Модульная система подключения микрофона и микрофонного предусилителя (ПУ);
• Простота установки и удобство подключения с помощью разъемов Molex или клеммника-коммутационной колодки;
• Передача сигнала по витой паре UTP/FTP;
• Готовый комплект для установки;
• Длина от микрофона до камеры для поставляемого комплекта составляет 2,7 м.
Описание
Особенности:
Пример работы на реальном объекте
Подробнее

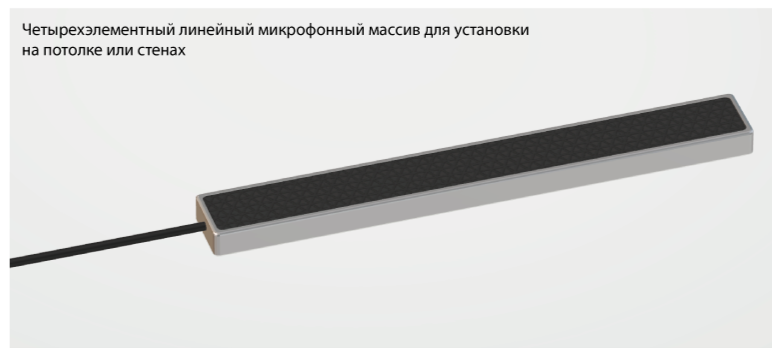

Линейный микрофонный массив для установки на потолок и стены помещений
Готовый комплект для установки
Диаграмма направленности обеспечивает подавление всех акустических шумов, находящийся вне зоны главного лепестка
Эффективная ширина диаграммы направленности, он же рабочий угол приёма акустических сигналов микрофонной решеткой около 40°
Подавление акустической помехи в секторе углов 90° - 50° составляет, примерно 13 - 15 дБ и соответственно симметрично
Подавление акустической помехи в секторе углов 90° - 50° составляет, примерно 13 - 15 дБ и соответственно симметрично
Акустическая дальность действия в условиях изотропной помехи (помещение с реверберацией) – в 2-3 раза дальше, чем у любых всенаправленных микрофонов
Акустическая дальность действия в условиях точечной помехи (свободное пространство – улица, большое помещение со слабой реверберацией) может достигать
5 раз по сравнению с любыми всенаправленными микрофонами
5 раз по сравнению с любыми всенаправленными микрофонами

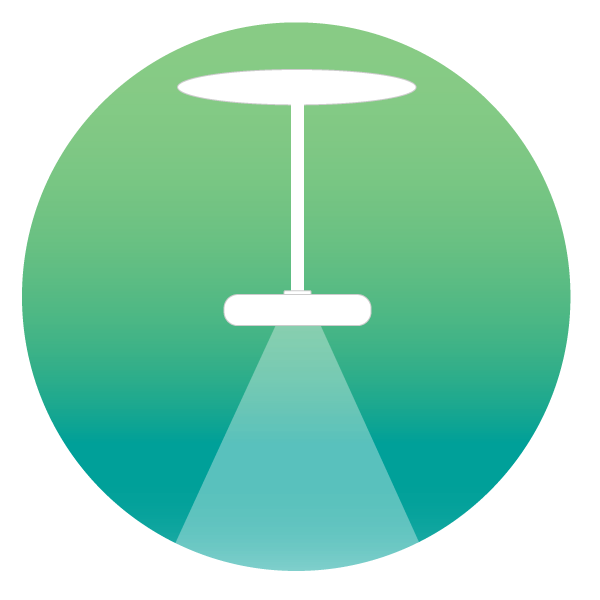

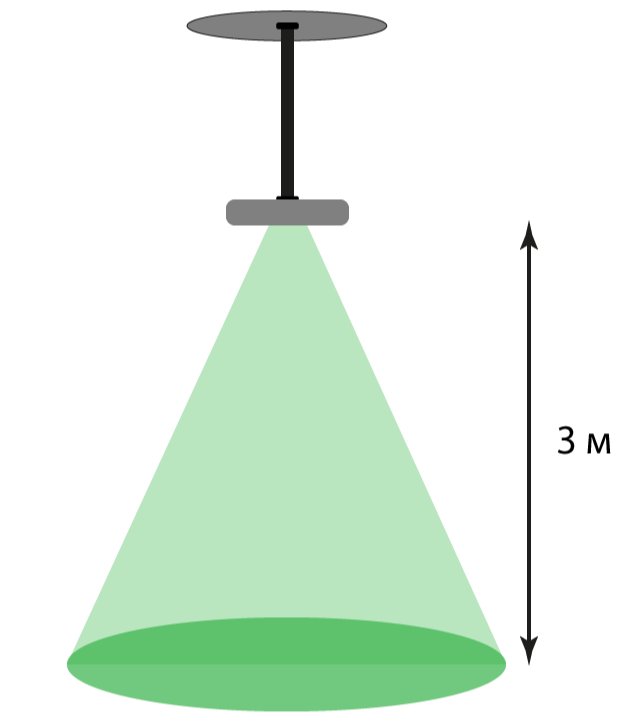

Вариант установки изделия на потолке позволяет выделить под ним линейную по протяженности зону (например зона обслуживания клиента), и обеспечивается речевой сигнал высокого качества;
Вариант установки изделия на стене позволяет принимать речь со всего помещения (диаграмма направленности круговая в плоскости перпендикулярной изделию) при этом обеспечивается выигрыш по дальности приема примерно в 2 раза или по разборчивости до 50 % слов по сравнению с любым типом ненаправленных микрофонов.
Вариант установки изделия на стене позволяет принимать речь со всего помещения (диаграмма направленности круговая в плоскости перпендикулярной изделию) при этом обеспечивается выигрыш по дальности приема примерно в 2 раза или по разборчивости до 50 % слов по сравнению с любым типом ненаправленных микрофонов.
1) Микрофон размещается вне зоны досягаемости сотрудников и посетителей
2) Обеспечивает прием только из зоны главного лепестка диаграммы направленности, формирующее "пятно" зоны обслуживания, т.е. ограничивающее зону откуда принимается аудиоинформация, тем самым эффективно снижая окружающий шум
3) Исключает проблему эффекта "захвата" звука вне обслуживаемой зоны, характерную для микрофонов кардиоидного типа при горизонтальном размещении непосредственно в этой зоне
2) Обеспечивает прием только из зоны главного лепестка диаграммы направленности, формирующее "пятно" зоны обслуживания, т.е. ограничивающее зону откуда принимается аудиоинформация, тем самым эффективно снижая окружающий шум
3) Исключает проблему эффекта "захвата" звука вне обслуживаемой зоны, характерную для микрофонов кардиоидного типа при горизонтальном размещении непосредственно в этой зоне
Потолочное размещение над обслуживаемой зоной (стойка, стол) для более эффективной работы
Достаточно размещения одной микрофонной решетки над обслуживаемой зоной для обеспечения разборчивой регистрации речи
Никаких микшеров и дополнительных микрофонов!
При размещении на высоте три метра над источником информации (голова человека) микрофонная решетка обеспечивает рабочую зону 4 x 1,5 метра квадратных в шумных условиях
Примечание: S – площадь зоны обслуживания.
Примечание: S – площадь зоны обслуживания.
S = 4 x 1,5 м2

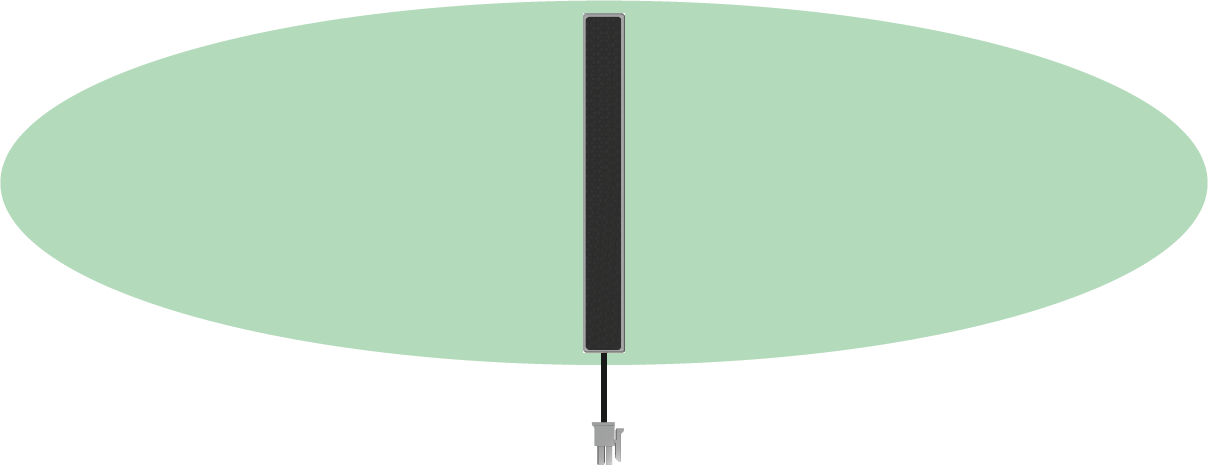

диаграмма направленности над зоной
обслуживания - вид сверху
обслуживания - вид сверху
Запись речевых сигналов при высоком уровне акустичеcкого шума
Не требует близкого размещения к объектам аудиорегистрации
Кристальная запись звука - качество получаемого аудиосигнала соответствует критерию «четкая речь»
АЧХ наших изделий не требует дополнительных корректировок, уменьшает влияние низкочастотной акустической помехи и спроектированы по критерию четкая речь.
При применении телефонного кодека G.711, отсутствуют эффекты «бубнежа» и «шипилявости», который имеется у многих микрофонов для видеонаблюдения других производителей.
АЧХ наших изделий не требует дополнительных корректировок, уменьшает влияние низкочастотной акустической помехи и спроектированы по критерию четкая речь.
При применении телефонного кодека G.711, отсутствуют эффекты «бубнежа» и «шипилявости», который имеется у многих микрофонов для видеонаблюдения других производителей.
Динамический диапазон
Измеренный динамический диапазон изделия составляет до 75 дБ, что выше, чем у производителей указывающих более высокие данные динамического диапазона.
Измеренный динамический диапазон изделия составляет до 75 дБ, что выше, чем у производителей указывающих более высокие данные динамического диапазона.
Широкий динамический диапазон изделия позволяет обходиться без применения АРУ, при которой слабые полезные сигналы могут быть потеряны на фоне шумной обстановки.
Отказ от АРУ является также важным преимуществом, т.к. АРУ приводит к потерям разборчивости в условиях нестационарных акустических помех.
Отказ от АРУ является также важным преимуществом, т.к. АРУ приводит к потерям разборчивости в условиях нестационарных акустических помех.
Низкий уровень собственных шумов - менее 22 дБА
Позволяет принимать слабые полезные акустические сигналы на больших расстояниях в помеховой обстановке
Позволяет принимать слабые полезные акустические сигналы на больших расстояниях в помеховой обстановке
Изделия не требуют сложной регулировки. Выбор уровня усиления предусилителя осуществляется исходя из акустической шумовой обстановки.
Есть только три выбранных нами оптимальных уровня усиления в микрофонном ПУ, для разных шумовых обстановок: тихой – жилые помещения, кабинеты (30-40 дБ), средней –
офис в рабочее время (50-60дБ) и шумной – магазины, кафе в часы пик работы (более 70 дБ), что позволяет потребителю не ошибиться при установки уровня усиления.
Это позволяет оптимально использовать динамический диапазон применяемого кодека в аппарате записи, особенно это касается кодеков 8 бит, например G.711 или MP2L2.
Есть только три выбранных нами оптимальных уровня усиления в микрофонном ПУ, для разных шумовых обстановок: тихой – жилые помещения, кабинеты (30-40 дБ), средней –
офис в рабочее время (50-60дБ) и шумной – магазины, кафе в часы пик работы (более 70 дБ), что позволяет потребителю не ошибиться при установки уровня усиления.
Это позволяет оптимально использовать динамический диапазон применяемого кодека в аппарате записи, особенно это касается кодеков 8 бит, например G.711 или MP2L2.

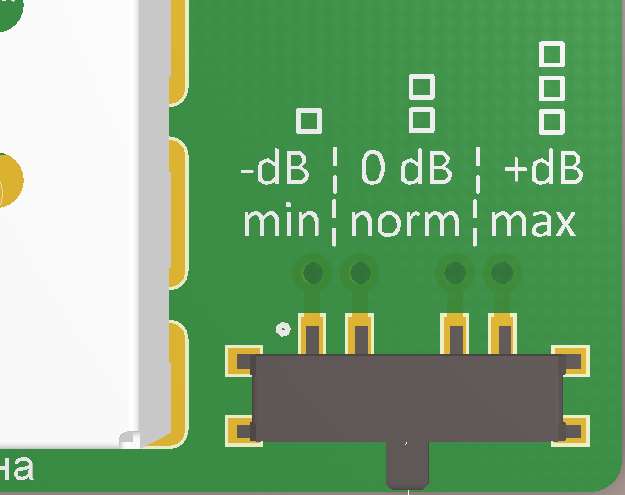

Min – для шумной обстановки – магазины, кафе в часы пик работы (более 70 дБ).
Norm – для средней обстановки – офис в рабочее время (50-60дБ).
Max – для тихой обстановки – жилые помещения, кабинеты (30-40 дБ)
Norm – для средней обстановки – офис в рабочее время (50-60дБ).
Max – для тихой обстановки – жилые помещения, кабинеты (30-40 дБ)

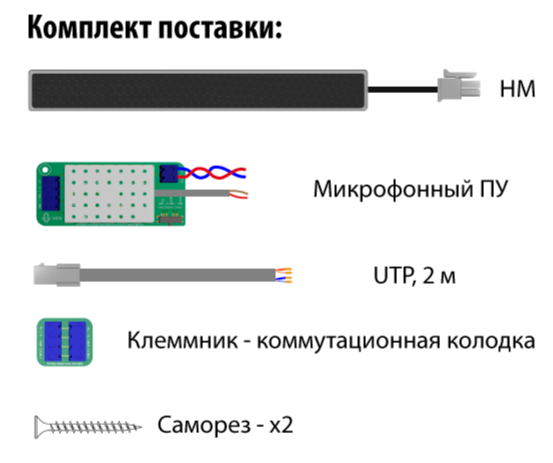

Комплект поставки
Полный комплект для передачи и приема сигнала по витой паре представлен в таблице 1:
Доставка по России
до двери или пункта выдачи CDEK
до двери или пункта выдачи CDEK
Гарантия 1 год
Доступен для заказа:
в наличие или под заказ
в наличие или под заказ
Цена - 17 600 ₽

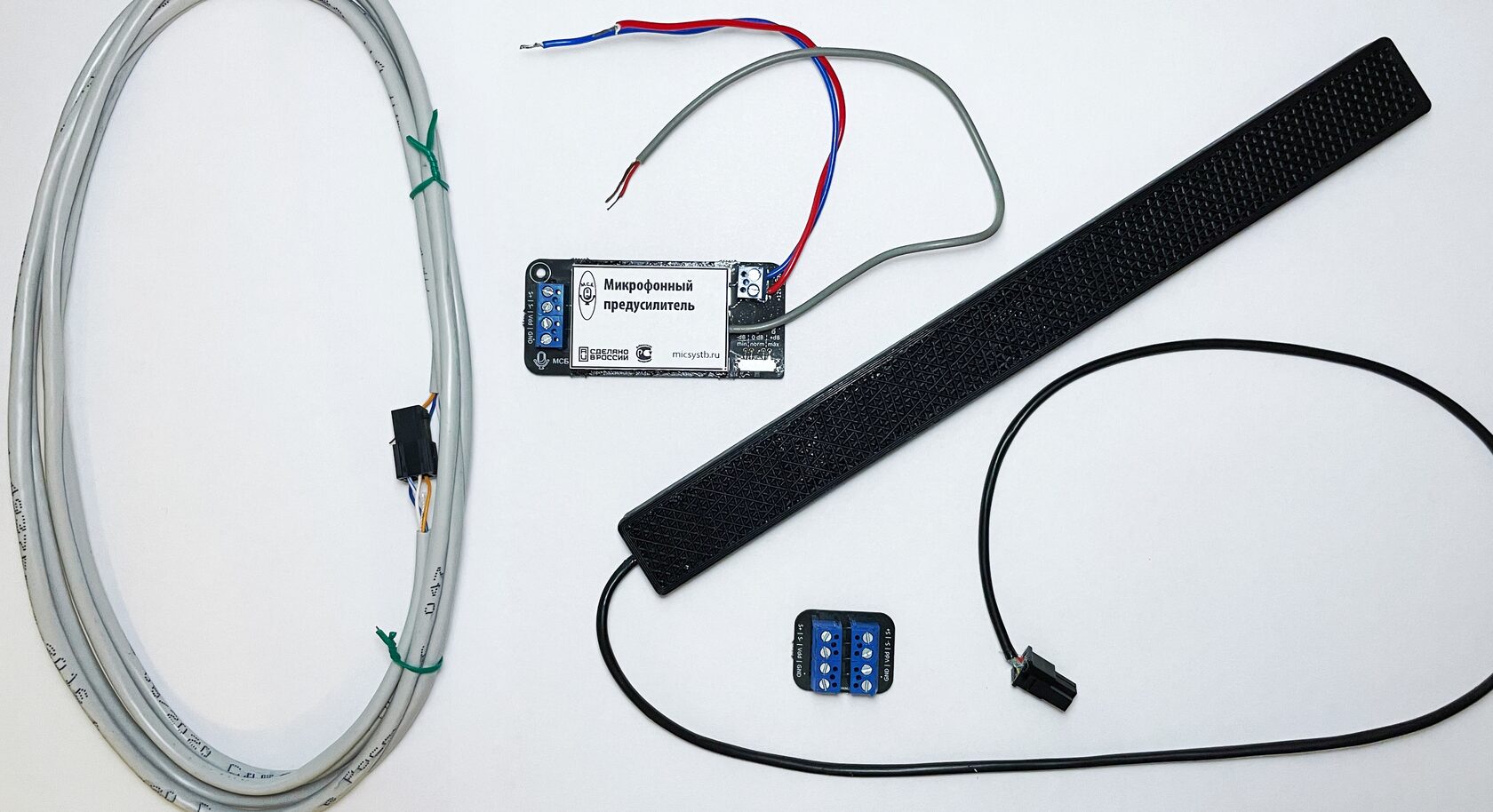

Направленный микрофон с проводом 0,5 м и разъемом Molex - 1 шт,
ПУ с проводом 0,2 м для подключения к линейному входу регистратора (камеры) и клеммником для питания 12 В - 1 шт,
Провод UTP 2 м с разъемом Molex для соединения микрофона и предусилителя - 1 шт,
Клеммник - коммутационная колодка - 1 шт,
Саморез - 2 шт,
Краткое руководство - 1 шт,
Паспорт изделия - 1 шт.
ПУ с проводом 0,2 м для подключения к линейному входу регистратора (камеры) и клеммником для питания 12 В - 1 шт,
Провод UTP 2 м с разъемом Molex для соединения микрофона и предусилителя - 1 шт,
Клеммник - коммутационная колодка - 1 шт,
Саморез - 2 шт,
Краткое руководство - 1 шт,
Паспорт изделия - 1 шт.
Назад
Этот комплект поставки из коробки позволяет соединить все модули и сразу подключить изделие к линейному входу IP камеры и питанию без возникающих возможный проблем выбора проводов, соединения и т.д.
Модульная система подключения
Особенностью изделия является идеология построения, основанная на упрощении монтажа системы аудиорегистрации, что дает возможность провести установку даже простому потребителю.

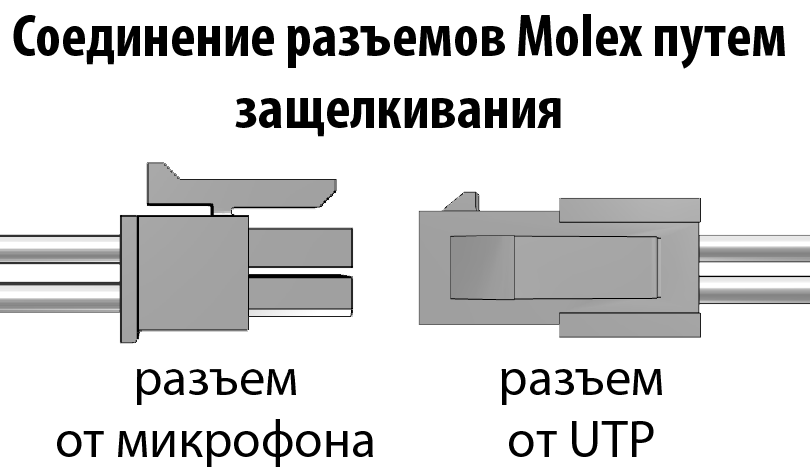

Подключения микрофона и микрофонного предусилителя осуществляется с помощью разъёма Molex MicroFit, входящему в комплект изделия, соединение происходит путём защёлкивания разъемов.
Модульная система микрофона и предусилителя позволяет делать предварительную прокладку кабеля UTP любой длины, это позволяет просто осуществить коммутацию изделия к IP камере или аудиорегистратору.
Подключения микрофона и микрофонного предусилителя осуществляется с помощью разъёма Molex MicroFit, входящему в комплект изделия, соединение происходит путём защёлкивания разъемов.
Модульная система микрофона и предусилителя позволяет делать предварительную прокладку кабеля UTP любой длины, это позволяет просто осуществить коммутацию изделия к IP камере или аудиорегистратору.

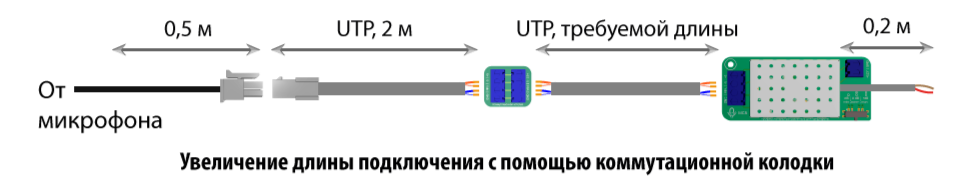

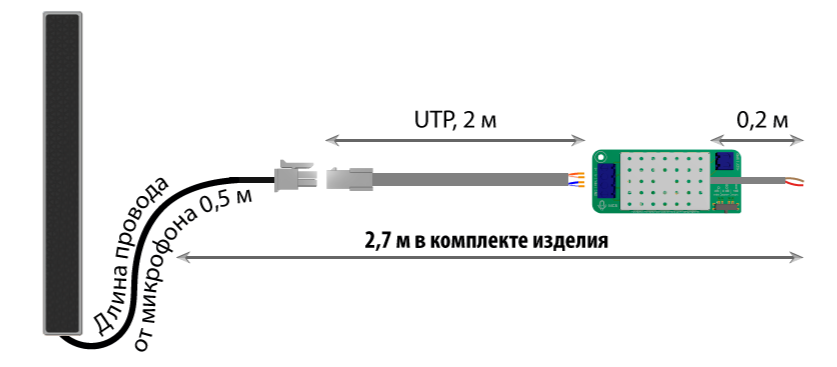

Длина от микрофона до входа камеры, для стандартного комплекта подключения, составляет 2,7 метра.
Если не хватает длины витой пары UTP (2 м) от микрофона к микрофонному ПУ, входящему в комплект поставки, увеличить длину подключения самостоятельно можно с помощью клеммника-коммутационной колодки, прилагающейся в комплект поставки. В качестве провода удлинителя может использоваться UTP/ FTP требуемой длины с двумя витыми парами.
Также у нас можно отдельно заказать за доп. плату переходной кабель соединения микрофона и микрофонного ПУ с разъемом Molex длинами более 2 м.
Также у нас можно отдельно заказать за доп. плату переходной кабель соединения микрофона и микрофонного ПУ с разъемом Molex длинами более 2 м.
Особенность подключения изделия
Микрофон, имеет симметричный выход, то есть при симметричном подключение в одном сигнальном проводе присутствует оригинальный сигнал в другом инвертированный. За счет использования двух идентичных проводов (витой пары UTP/FTP) достигается подавление электрических помех в сигнале.
Микрофонный ПУ имеет симметричный вход. Высокая помехозащищенность передачи симметричную сигнала и низкий ток потребления микрофона, позволяет использовать изделие для передачи сигнала на большие расстояния.
Длина внешней линии от микрофона до микрофонного предусилителя может достигать нескольких сотен метров. В качестве внешней линии связи может использоваться любая витая пара ТТП, UTP, FTP.
Длина внешней линии от микрофона до микрофонного предусилителя может достигать нескольких сотен метров. В качестве внешней линии связи может использоваться любая витая пара ТТП, UTP, FTP.
Микрофонный ПУ
Экранированный провод от усилителя 0,2 метра подключается на линейный вход устройств (IP камера, регистратор)
Тестирование на качество приема речевых сигналов с кодеками G.711 и MP2L2, проводилось на популярной IP камере Hikvision.
Микрофоны при изготовлении проходят контроль электроакустических параметров реальными измерениями на аппаратуре в соответствии с ГОСТ Р 53576-2009
Комплект поставки готов к установке и не требует профессионального монтажа, где необходимы дополнительные операции с обеспечением соединения проводов.
Крепление микрофона осуществляется с помощью саморезов или с помощью T-образного кронштейна на потолок .
Возможные места установки
Разработано и произведено в России
• IP камеры;
• NVR, DVR - видерегистраторы;
• IP аудиорегистраторы.
• NVR, DVR - видерегистраторы;
• IP аудиорегистраторы.
Изделие не предназначено для негласного получения информации
Совместимость:
ГОСТ
Доставка по России
до двери или пункта выдачи CDEK
до двери или пункта выдачи CDEK
Гарантия 1 год
Номинальный диапазон частот: 200-6000Гц
Чувствительность на частоте 1 кГц: 1,2± 0,2 В/Па;
Направленность: направленный( индекс направленности 6дБ,подавление под 90 град- -15дБ)
Уровень эквивалентного звукового давления собственных электрических шумов, приведенных к входу изделия: 22 дБА;
Сигнал/Шум по IEC (SNR): 72 дБА;
Нагрузка: линейный вход устройств
Динамический диапазон при КНИ 5%: не менее 70 дБ;
Напряжение питания:12±3В;
Ток потребления: не более 18мА;
Габариты:
Микрофон - 221х21х10;
Микрофонный ПУ - 65x29x10 мм;
Чувствительность на частоте 1 кГц: 1,2± 0,2 В/Па;
Направленность: направленный( индекс направленности 6дБ,подавление под 90 град- -15дБ)
Уровень эквивалентного звукового давления собственных электрических шумов, приведенных к входу изделия: 22 дБА;
Сигнал/Шум по IEC (SNR): 72 дБА;
Нагрузка: линейный вход устройств
Динамический диапазон при КНИ 5%: не менее 70 дБ;
Напряжение питания:12±3В;
Ток потребления: не более 18мА;
Габариты:
Микрофон - 221х21х10;
Микрофонный ПУ - 65x29x10 мм;
Представлены электроакустические параметры изделия, измерены в соответствии с ГОСТ Р 53576-2009. (IEC 60268-4:2004). Технические параметры измерялись при установке регулятора усиления предусилителя в положении Norm.
Технические характеристики:
